Regulus Čerpadlová termostatická skupina BIO 55 MIX W-PWM 1F TRS6K - 17499

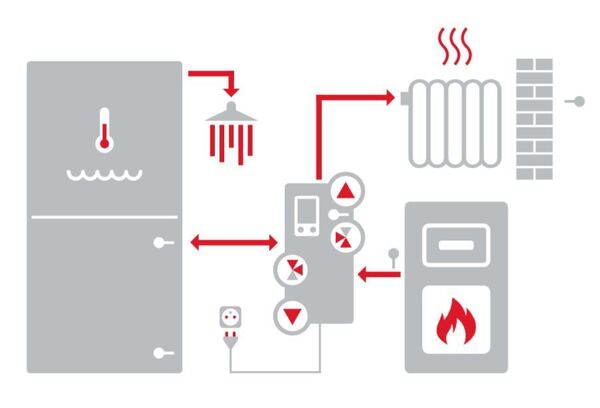

Čerpadlová skupina RegulusBIO 55 MIX je určena pro otopné systémy s teplovodním krbem či kotlem na tuhá paliva s akumulační nádobou, s možností přípravy teplé vody.

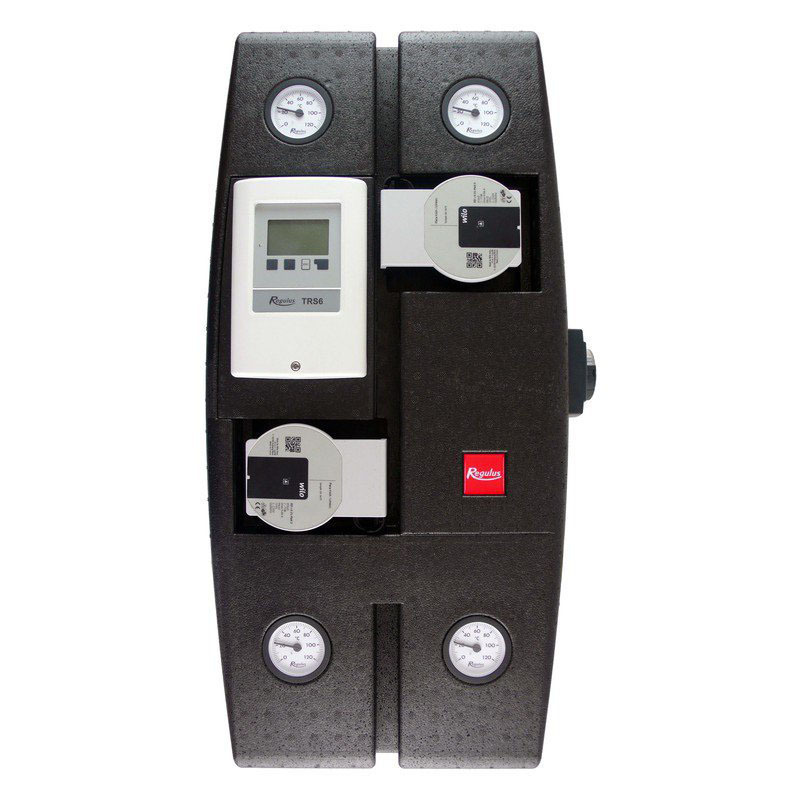

Popis produktu Regulus Čerpadlová termostatická skupina BIO 55 MIX W-PWM 1F TRS6K
Čerpadlová skupina RegulusBIO MIX je určena pro otopné systémy s teplovodním krbem či kotlem na tuhá paliva s akumulační nádobou, s možností přípravy teplé vody. Voda do otopného systému je směšována na evitermní teplotu třícestným směšovacím ventilem s motorickým pohonem, teplota vratné vody do kotle je udržována termostatickým ventilem na minimální teplotě 55, 65 nebo 70 °C dle zvoleného typu. Přebytky výkonu kotle se ukládají do akumulační nádrže, odkud jsou automaticky čerpány po vyhasnutí kotle. Vestavěný regulátor řídí provoz celého systému. Čerpadlová skupina je kompletně elektricky propojena a vybavena napájecím kabelem s vidlicí do zásuvky. Systém je možné ovládat pokojovou jednotkou s dotykovým displejem (objednává se zvlášť).

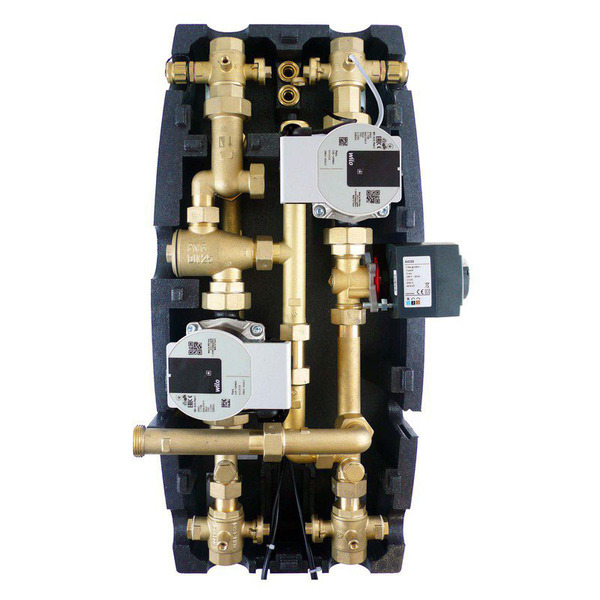

Složení:
- Čerpadlo otopného systému Wilo Para 25/8
- Čerpadlo kotle Wilo Para 25/8
- Termostatický směšovací ventil TSV3BM 55, 65 nebo 70 °C
- Třícestný směšovací ventil otopného systému Kvs 6,3
- Pohon směšovacího ventilu
- Regulátor TRS6 K
- Skupina je elektricky propojena včetně napájecího kabelu s vidlicí do zásuvky a 4 teplotních čidel
- 2 kulové a vypouštěcí ventily pro uzavření a vypuštění otopného systému
- 2 kulové kohouty pro uzavření kotle
- 2 kulové kohouty pro uzavření akumulační nádrže
- Pojistný ventil a připojení expanzní nádoby
- 4 teploměry
- Připojovací rozměry 6 x1“F
- Rozměr 640 x 250 x 350 mm
Technické parametry
| Specifikace | Hodnota |
|---|---|
| Pracovní teplota kapaliny | 5–95 °C |
| Max. pracovní tlak | 6 bar |
| Min. pracovní tlak | 0,5 bar |
| Teplota okolí | 5–40 °C |
| Max. relativní vlhkost | max. 80 % nekondenzující |
| Max. teplota čidel do jímky | 95 °C |
| Minimální termostaticky řízená teplota vratné vody do kotle (55 °C) | kód 17499 |
| Minimální termostaticky řízená teplota vratné vody do kotle (65 °C) | kód 21255 |
| Minimální termostaticky řízená teplota vratné vody do kotle (70 °C) | kód 21259 |
| Doba přestavení pohonu směšovacího ventilu | 120 s |
| Max. výkon kotle při průtoku 1,7 m³/h | 40 kW při Δt 20 °C / 20 kW při Δt 10 °C |
| Max. výkon otopného systému při průtoku 1,7 m³/h | 40 kW při Δt 20 °C / 20 kW při Δt 10 °C |
| Materiál izolace | EPP RG 60 g/l |
| Celkové rozměry (v x š x h) | 640 x 350 x 231 mm |
| Celková hmotnost (bez otopné vody) | 19,0 kg |
| Napájení čerpadlové skupiny | 230 V, 50 Hz (kabel s vidlicí do zásuvky) |
| Max. příkon čerpadlové skupiny | 155 W (zákl. zapojení bez příslušenství) |
| Elektrické krytí | IP20 (BIO MIX W-PWM 1F TRS6K) |
| Interní pojistka regulátoru | T2A / 250 V pomalá |
| Záloha činnosti hodin regulátoru | 24 hodin (při výpadku napájení) |
| Max. délka kabelů čidel Pt 1000 | 10 m |
| Max. délka CAN kabelu (standardní) | 3 m |
| Max. délka CAN kabelu (stíněný kroucený) | 50 m |
Soubory ke stažení
Dokument 1cerpadlove_skupiny_regubio_prospekt_cz.pdf
Dokument 2navod_regulus_bio_55_mix_w_pwm_1f_trs6k_17499.pdf
Dokument 3navod_trs6_k_biomix.pdf
Dokument 4rychly_pruvodce_17499_sch.1.pdf
Dokument 5rychly_pruvodce_17499_sch.2.pdf
Dokument 6technicky_list_bio_55_mix_w_pwm_1f_trs6k.pdf
Dokument 7uzivatelsky_pruvodce_regulus_bio.pdf
