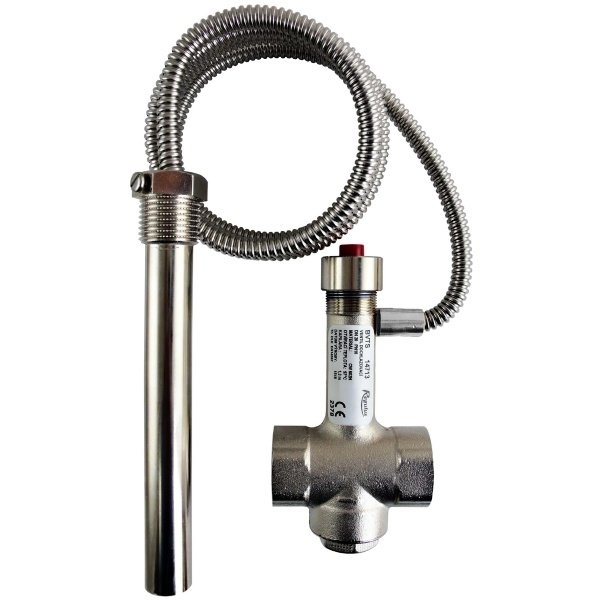

Regulus Termostatický dochlazovací ventil BVTS, poniklovaný povrch - 14713
Termostatický dochlazovací ventil BVTS s niklovaným povrchem pro použití k ochraně kotlů na tuhá paliva před přehřátím. Připojení trubek G 3/4 F, připojení na zdroj tepla G 1/2“ M, otevírací teplota 97 °C, délka kapiláry 1,3 m, jímka 140 mm.“
Popis produktu Regulus Termostatický dochlazovací ventil BVTS, poniklovaný povrch
Termostatický ventil s kapilárou určený pro dochlazení kotlů na tuhá paliva s dochlazovacím výměníkem. Otevřením přívodu chladicí vody odvádí teplo z dochlazovacího výměníku kotle a tím chrání kotel před přehřátím v případě havarijní situace. Teplota otevření ventilu je závislá na typu ventilu (ventil je nastavený z výroby, toto nastavení není možné uživatelem měnit). Pro správnou funkci je nutné čidlo kapiláry umístit tam, kde je při přehřátí kotle teplota nejvyšší – obvykle přímo v horní části kotle nebo na výstupním potrubí v těsné blízkosti kotle. Pro manuální otevření je ventil vybaven aktivačním tlačítkem. Každý ventil prochází ve výrobě kontrolou správné funkce.
Technické údaje
- Jmenovitá světlost DN 20
- Připojení trubek vnitřní závit G 3/4"
- Připojení na zdroj tepla vnější závit G 1/2"
- Jmenovitý tlak PN 10
- Max. pracovní tlak otopné kapaliny 6 bar
- Max. pracovní tlak chladicí vody 10 bar
- Max. tlak chladicí vody za ventilem 1/2 hodnoty vstupního tlaku
- Otevírací teplota ventilu 97 °C ± 2 °C
- Pracovní teplota chladicí vody 5 až 110 °C
- Pracovní teplota čidla 0 až 125 °C
- Teplota okolního prostředí 0 až 80 °C
- Hystereze 6 °C
- Kvs při otevírací teplotě tOT + 13 °C 2,6 m 3 /h
- Hmotnost 0,7 kg
- Provední kapiláry pevná
✅ Značení závitů
- F – znamená “female”, tedy vnitřní závit.
- M – znamená “male”, tedy vnější závit.
- Fu – znamená “female union”, tedy vnitřní závit s převlečnou maticí, která umožňuje rychlé a snadné spojení.
- Cu – označení měděného připojení s možností pájení nebo nasazení na měděné trubky (angl. “adapted for copper”).
Tvar závitů a těsnění
Značení G = BSPP (British Standard Pipe Parallel)
- Tvar závitu: rovný, nikoli kuželový.
- Těsnění: obvykle zajišťuje těsnící kroužek (O-kroužek) nebo těsnicí páska.
- Použití: pro vodní rozvody, topné systémy a jiné aplikace s nízkým tlakem.
Značení R = BSPT (British Standard Pipe Taper)
- Tvar závitu: kuželový (zúžený směrem k zakončení)
- Těsnění: těsní se vlastní geometrií závitu, případně doplněno těsnicí páskou nebo konopím
- Použití: pro potrubní spoje, kde se vyžaduje pevné těsnění bez dalšího těsnicího prvku, často v instalacích s vyšším tlakem
